[saikiran消失了]

亲爱的工程师,

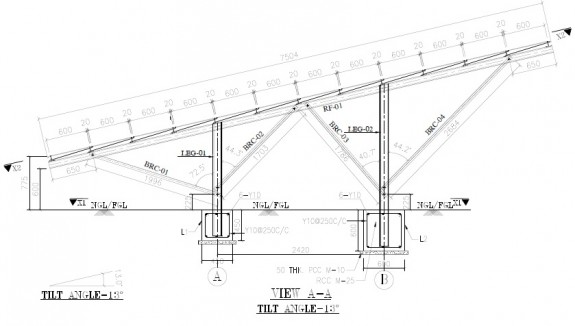

请建议，如何对附件的地基进行翻转检查。
基础细节作为图片以及Pdf格式的附件。

请找出网格A上的基础力

横向力=11.84 Kn
轴向力= 2.7 Kn
上升力= 9.6 Kn
Mz = 0.321 Kn-m

网格B上的立脚力
横向力=4 Kn
轴向力= 3 Kn
上升力= 18.8 Kn
Mz = 0.45 Kn-m


如果以下几点我有错，请指正

网格A的立足点计算
倾覆力矩= 0.321+11.84*0.6 = 5.649
抵抗力矩=(0.45*0.45*3*25)*(0.5*0.45)= 3.418——(3 =网格基础图所示支流长度- A-2)
FOS = 3.418/5.649 = 0.6 <1.5 (Fail)

谢谢,

问候,
Saikiran。

[es_jayakumar]

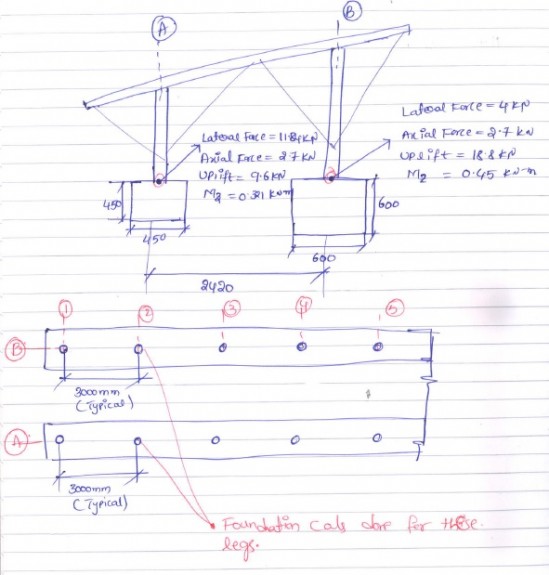

图纸不清楚。你自己单独画一张图，在上面标出所有的力，然后贴出来。

E S Jayakumar

[saikiran消失了]

先生,
我在上一篇文章中也附上了pdf文件，请参考。

谢谢你！
问候,
Saikiran。

[es_jayakumar]

我觉得，为了便于理解，最好在结构横截面的确切位置标记荷载和力矩，并张贴在这里。

E S Jayakumar

[saikiran消失了]

[es_jayakumar]

你把两个线性底座放低一点，让它们的底部保持不变。的水平。底部用木筏板将它们连接起来，顶部填土。这种基础有效恒载的增加将为结构提供更多的稳定性。

E S Jayakumar

[saikiran消失了]

[es_jayakumar]

支点为网格A基础块的右下角。
我猜轴向力来自自重而隆起来自风荷载。
倾覆力矩= 0.31 + 11.84*0.45 + 9.6*0.225 = 7.8 kNm
阻力矩= 0.45*0.45*3*25*0.225 + 2.7*0.225 = 4.02 kNm
FoS = 4.02/7.8 = 0.52

E S Jayakumar

[saikiran消失了]

[es_jayakumar]

不客气，赛基兰。现在告诉我你将如何使结构安全，从倾覆的角度来看。

E S Jayakumar
