[davisocca]

大家好，首先感谢大家花时间阅读我的问题。

我目前正在设计一个大跨度屋顶(35米到50米)的结构。我选择的系统是一系列钉在钢柱(20米高)上的2dtruss，在需要的地方通过垂直交叉支撑来稳定。
在这些桁架上有许多檩条，用于支撑屋顶板、绝缘和包层。

问题在于;我想在中层有一个走道，即大约从每根柱子的中间悬挑(意识到这一刻)。反过来，我也要求屋顶悬挑，以遮蔽这条沿着整个结构长度的走道。

你会如何处理这个问题?

中间立柱的悬臂用于走道，同时设计较粗的立柱，并通过延伸立柱另一侧的立柱将其上方的桁架悬臂起来。
或者其他方式?

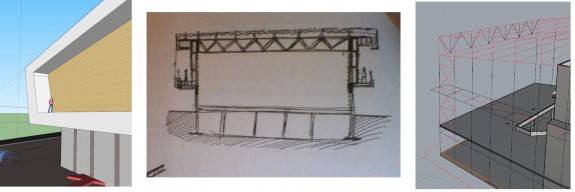

我希望描述清楚。请看附件图片
提前谢谢!

[balki16]

亲爱的您

如果你把中间的悬臂和顶部的桁架绑在一起，你就节省了。

减小了中间悬臂梁的悬臂作用，也减小了主桁架的跨中弯矩

问候

k B。

[rivin_lucious]

亲爱的先生,

放下衣架通过将上面的屋顶桁架延伸到立柱水平之外，并为走道提供支撑，并在走道的两端提供剪切连接，这将释放柱上的力矩，从而减少柱截面。

前提是你应该计划支撑人行道的横向稳定性。

你也可以绑在上面的桁架上，但它会在人行道上产生一个可达性问题。

问候
Rivin
